![PS5には、光デジタル出力端子がない問題](https://sundaygamer.net/wp-content/uploads/2021/03/62883ed487d7f2206e1e096b84ee9be8.jpg)
PS5は、光デジタル出力端子がなくなった。
PS5に光デジタル端子をつける方法は、HDMIから音声を分けて取り出す「HDMI音声(分離)スプリッター」を使うこと。
![HDMI音声分離スプリッター を間に入れる](https://sundaygamer.net/wp-content/uploads/2021/03/b77d9b42a9254b57df59cc95152f5a22.jpg)
HDMI音声分離機能は、HDMIセレクターやHDMIスプリッターのオマケ機能としてついていることが多い。
この記事はこんな人向け
- PS5、PS4 Slimを買って光デジタル端子がなくて困っている
- PS5をつなぐテレビ・モニターに光デジタル出力端子がない
- PS5の音を古いAVアンプで出したい
- モニターのアナログ音声よりも良い音でゲーム音を聞きたい
- フレンドとチャットしながらオンラインゲームをしたい
- HDMI音声分離器は中国製パチモンしかないので どれを買ったら良いの?
4K/60Hz HDMI音声分離/スプリッター/セレクターの選び方 と おすすめ3つ
HDMIセレクター、スプリッターって何?
おおまかな説明と解説のまとめは、
-
-
HDMI 切替器 、HDMIセレクター、HDMIスプリッターの選び方。
PS5/PS4/Nintendo Switch/PCのHDMIモニター線をつなぎかえるHDMI 切替器 / 分配器 の種類や選び方、用途別のおすすめ機種を紹介 PS4(PS5)のHDMIで映像や音がで ...
![S爺](https://sundaygamer.net/wp-content/uploads/2017/11/d3e08cefc6644e7748613d0c13d25814.jpg)
HDMI音声分離(スプリッター)・HDMI音声分離機能付きセレクターを選ぶ注意点
HDMIオーディオスプリッターは、3種類
- HDMI音声分離機能だけ
- HDMI切替器(セレクター)に、音声抽出機能がついたもの
- HDMI分配器(スプリッター)に、音声抽出機能がついたもの
チェックする項目は、以下の4つ
- HDMI 2.0(HDMI 2.1)に対応していること
- 対応解像度が、UHD 2160p / 60Hzに対応
- HDRにも対応
- HDCP 2.2に対応していること
WQHDのゲーミングモニターにつなぐのなら、WQHD 1440p/120Hz HDRに対応を確認。
![S爺](https://sundaygamer.net/wp-content/uploads/2017/11/d3e08cefc6644e7748613d0c13d25814.jpg)
HDMI 2.0 / HDMI 2.1に対応
テレビやモニターにつなぐケーブルの規格をみて、間違えないように買おう。
HDMIケーブル グレード | 転送速度 | 画面解像度/リフレッシュレート |
スタンダード HDMI 1.2 | 4.95Gbps | 720p(HD)/60Hz、1080p(2K)/24Hz |
ハイスピード HDMI 1.4 | 10.2Gbps | 1080p(2K)/60Hz、2160p(4K)/30Hz |
プレミアムハイスピード HDMI 2.0 | 18Gbps | 2160p(4K)/60Hz、4320p(8K)/30Hz |
ウルトラハイスピード HDMI 2.1 | 48Gbps | 2160p(4K)/120Hz、4320p(8K)/60Hz |
4K / 60Hz 対応のFire TV stick 4Kや、PS4、Blu-rayプレーヤなどは、HDMI 2.0だ。
2020年に発売されたPS5は、HDMI 2.1に対応し、4K / 120Hz(8K / 60Hz)の高解像度の映像が出せる。
対応するケーブルに注意
HDMIケーブルも中国製パチモンの独擅場。なのでピンキリ。
Amazonなら、千円前後で、HDMI 2.0 のプレミアム ハイスピード ケーブル 2mが買える。
HDMI 2.0に対応した 「プレミアム ハイスピード」タイプを買う。
チェックするキーワードは、
- 4K / 60Hz、HDR
- 18Gbps
- プラグは金メッキ
- ケーブルの長さは、1m以下
PS5の場合は、以下の4点
- 8K / 60Hz、4K/120Hz、HDR
- 48Gbps
- プラグは金メッキ
- ケーブルの長さは、1m以下
ケーブルの長さは、PS5(PS4 Pro)からモニター(テレビ)まで合計1.5m以内におさまるように!
![4K 60Hz HDR 、PS5 のHDMIケーブルは、1.5m以内でつなぐ](https://sundaygamer.net/wp-content/uploads/2021/03/ec8d3c328f9816bc5d19ee40c3d7f4c1.jpg)
つまり、間にHDMI音声分離器が入る場合、0.7mずつの2本のケーブルにする。
![S爺](https://sundaygamer.net/wp-content/uploads/2017/11/d3e08cefc6644e7748613d0c13d25814.jpg)
コピープロテクト HDCP 2.3 / 2.2に対応
デジタルコピー防止のHDCP規格で、4K対応の HDCP 2.2(2.3)に対応していることが重要だ。
HDCP 2.0や1.4では、4Kの映像コンテンツを見ることができない。
Fire TV stick 4Kや4K Blu-ray レコーダー/プレーヤと、4K対応テレビやモニターで、4Kの番組や映画を見るためも、HDCP 2.2以降に対応していることを確認して買おう。
4K / 60Hz、HDRに対応した最新のAVアンプと古いAVアンプの違い
![HDMIスプリッター音声抽出は、AVアンプが第一選択](https://sundaygamer.net/wp-content/uploads/2021/03/e41313f2caf82cd478f18d613a88bf36.jpg)
![S爺](https://sundaygamer.net/wp-content/uploads/2017/11/d3e08cefc6644e7748613d0c13d25814.jpg)
![PS5やPS4 Proに古いAVアンプをつなぐと解像度 Ultra HD 、HDRが使えない問題](https://sundaygamer.net/wp-content/uploads/2021/03/2b4c2556d9c5835111663145442c8bf2.jpg)
古いAVアンプは、4K/60Hz、HDR、HDCP2.2に対応していないため、PS5(PS4 Pro)につなぐと、強制的に 映像出力がフルHD(1080p/60Hz、HDR非対応)に落ちる。
![PS5を古いAVアンプにデジタルでつないで、5.1chサラウンドにしてつかう](https://sundaygamer.net/wp-content/uploads/2021/03/037dc957cd3e6fe58b73b947962cdc59.jpg)
4K/60Hz HDRの映像のままで、音声は今使っているAVアンプのサラウンド(5.1ch)にしたい場合、光デジタルで古いAVアンプにつなぐ。
古いAVアンプのHDMIや光デジタル入力は、デジタルオーディオ変換回路(D/Aコンバータ)の処理に時間がかかり音が遅れる。
ゲームをして違和感を感じるほどの遅れがあるのなら、新しく買い替えよう。
-
-
AVアンプの選び方:Nintendo Switch 、 PS5/PS4 を良い音、サラウンドでゲームをしたい人へ
Nintendo Switch、PS4、PS5などの家庭用ゲーム機やFire TV stick 4Kなどのストリーミングデバイスを良い音で遊びたい、見たいと言う人のために… ゲームに必要な AVアンプ ...
光デジタル出力の伝送速度の限界
- 光デジタルの伝送速度は、〜1.5Mbps
- 5.1chサラウンドを光デジタルで伝送できるのは、Dolby DigitalとDTSだけ
- Nintendo Switchは、Linear PCM 5.1chなので、光デジタル出力でサラウンドはできない
以上を踏まえて、Amazonで売っている まともそうな中国製パチモンの中から…
PS5で使えるおすすめ HDMI 音声分離器(音声スプリッター)厳選 5つ
中国のブランドで有名どころは、
- BLUPOW(ブルーパワー)
- ELEVIEW(エレビュー)
日本のパソコン周辺機器メーカーブランドで、HDMI機器が多いのは
- ラトックシステム(大阪)
- サンワサプライ(岡山)
などがある。
注意
光デジタルは5.1chまでしかデータが転送できないので、「LPCM7.1」とあっても再生できない。
単機能タイプ(HDMIから音声だけを抽出)
![HDMI 音声抽出スプリッターをPS5とつなぐ基本配線図](https://sundaygamer.net/wp-content/uploads/2021/03/ASTRO-Gaming-HDMIadapter.004.jpg)
基本的なつなぎ方の例。
ASTRO HDMIアダプター 4200円
![ASTRO ゲーミング HDMI 音声抽出 スプリッター](https://sundaygamer.net/wp-content/uploads/2021/03/622471c43a7145e66845f2a56918ea98.jpg)
- HDMI 2.0b:4K/60Hz、HDR(1440p出力は非対応)
- HDCP 2.2
- 光デジタル:Linear PCM 2ch(Dolby AC3?)
- 0.3mのHDMIケーブル付き
Amazonで Astro HDMIアダプター を見る 楽天で Astro HDMIアダプター を見る
アストロのミキシングアンプ&ヘッドセットと共にレビュー記事を書いた。
PS5やPS4が5.1chサラウンドに設定されていても強制的に2chに変換することで音がでない問題を回避している。
-
-
PS5用 ASTRO ゲーミング HDMIアダプター(HDMI Adapter for PlayStation 5)レビュー。使い方、つなぎ方、問題解決 まとめ
PS5やNintendo Switchには、光デジタル端子がない。 テレビゲームの音を良い音で聞きつつ、チャットしながらオンラインゲームを遊ぶためには、HDMIからゲームの音を取り出す機械(HDMI音 ...
BLUPOW VA98 4千円弱
![HDMI オーディオスプリッター BLUPOW VA98](https://sundaygamer.net/wp-content/uploads/2021/08/IMG_9124.jpg)
スライドスイッチで、5.1chサラウンド、2chステレオ、パススルー(ARCとして使える?)の3つを選ぶ。
MixAmp などにつなぐ場合は、2chで固定しておくことで安定する。
- HDMI 2.0:4K/60Hz、HDR
- HDCP 2.2
- 光デジタル
- Dolby-AC3 2ch/5.1ch,DTS 2ch/5.1ch,Linear PCM 2ch ←正しいスペック表記
- アナログ:3.5mmステレオミニプラグ(PCM 2ch)
-
-
BLUPOW HDMI 音声 スプリッター VA98 レビュー。4K60Hz HDR、HDMI2.0対応、PS5 / PS4 / Nintendo Switchに使える。
「HDMI オーディオ スプリッター」は、HDMIケーブルから音声信号を取り出す分離器のことだ。 HDMI音声分離器の方がわかりやすい。中国製パチモンの独擅場だ。 中の基板のHDMIコントローラICは ...
ラトックシステム RS-HD2HDA2-4K 5千円
数ある中国製パチモンのOEM品。大阪のラトックシステムが扱うので、サポートはマシ。
![ラトックシステム RS-HD2HDA2-4K](https://sundaygamer.net/wp-content/uploads/2022/11/IMG_5975.jpg)
- HDMI 2.0:4K/60Hz HDR、1080p/240Hz(非公式で 1440p/120Hz HDR)
- HDCP 2.3
- 光デジタル
- DTS / Dolby など いろいろ
- ARCもサポートしているらしいが、私の環境では動作しなかった
- アナログ:3.5mmステレオミニプラグ(PCM 2ch):16bit-192kHzのDACで音声分離としてはマシ。
PS4やPS5で音がでなくなる問題を軽減する仕組み(強制的に 5.1ch→2ch)もついている。
-
-
ラトックシステム RS-HD2HDA2-4K レビュー。HDMI 音声分離 4K60Hz HDR10 対応 。PS5、スイッチにも使える。
ゲームの音を つないでいるHDMIケーブルから取り出したい時、【HDMIオーディオスプリッター(音声分離器)】を使う。 今回、ラトックシステム(大阪)から、HDMI音声スプリッターの新しいのが出たので ...
Amazonで RS-HD2HDA2-4K を見る 楽天で RS-HD2HDA2-4K を見る
4K 120Hz HDRのPS5で使える RS-HD2HDA-8K(8千円)が発売された。
-
-
ラトック RS-HD2HDA-8K レビュー。PS5用 4K 120Hz HDR、8K 60Hz対応、5.1chサラウンド、2chアナログ出力。
ゲーム機のHDMI出力から ゲームの音を取り出す【HDMIオーディオスプリッター:RS-HD2HDA-8K】を買った。 そもそも、PS5やNintendo Switchには、光デジタル音声出力端子がな ...
中国製ノーブランド HDMI 8K対応 HDMI音声スプリッター 9千円
2023年、1万円以下の 4K 120Hz HDR 対応の音声スプリッターが登場。
![4K 120Hz HDR、8K 60Hz HDR対応 音声スプリッター](https://sundaygamer.net/wp-content/uploads/2023/09/d7ffc36e1aac4e48720cf8f9bcae8d2e.jpg)
- HDMI 2.1:4K/120Hz、HDR(1440p出力は非確認)
- HDCP 2.2
- 光デジタル:Linear PCM 2ch、DolbyやDTS ビットストリームだけ
- コアキシャル:光と同じ
- HDMI出力端子:2ch、7.1ch、5.1ch(リニアPCM)
-
-
PS5用 4K 120Hz HDR、8K 60Hz対応 HDMI音声分離器 レビュー。1万円以下で買える。5.1chサラウンドが出る!
HDMIケーブルから ゲームの音を取り出したい時に「HDMI音声スプリッター」を使う。 HDMI関連機器は、中国製パチモンの独擅場。玉石混交である。 HDMI音声スプリッター(分離器)で、4K 120 ...
Amazonで 8K対応HDMI音声スプリッタ を見る 楽天で HDMI音声スプリッタ を見る
HDMI切替器/分配器に内蔵されるタイプ
HDMIの切替、映像/音声を分配、音声だけを抽出できる多機能のため値段も高い。
BLUPOW(ブルーパワー) HDMIセレクター VA56 5,000円
HDMI入力3つに対して、1出力のHDMIセレクター(切替器)に、音声分離機能がついたもの。
私も、旧モデル VA532 を 2018年に買って使っている。
- HDMI 2.0:4K/60Hz、HDR
- HDCP 2.2
- HDMI入力3系統、出力1系統
- 光デジタル
- Dolby-AC3 2ch/5.1ch、DTS 2ch/5.1ch、LPCM 2ch
- ARC対応
- アナログ:3.5mmステレオミニプラグ(PCM 2ch)
Amazonで HDMIセレクター 音声分離 を見る 楽天で HDMIセレクター 音声分離 を見る
ELEVIEW EHD-626Y 7700円
4入力 2出力(4×2)のマトリックス型HDMIセレクター&スプリッターに、音声分離機能がついたもので、中身は、他のブランドと同じ。
Amazonで HDMIマトリックススイッチャ&音声分離 を見る 楽天で ELEVIEW HDMIマトリックススイッチャ&音声分離 を見る
ノーブランド 8K HDMI 2×2 Matrix Switcher 1.7万円
2入力、2出力のマトリックス型HDMIスプリッターに音声スプリッターがついたもの。
![8K HDMI 2×2 Matrix Switcher](https://sundaygamer.net/wp-content/uploads/2023/11/IMG_9392.jpg)
PS5 の 4K 120Hz HDR対応のゲーミングモニターを使っている人向け。
Amazonで 8K HDMI マトリックススイッチャー を見る 楽天で 8K HDMIマトリックススイッチャー を見る
-
-
PS5用 8K HDMI 2×2 Matrix Switcher レビュー。4K 120Hz HDR対応 2入力、2出力 HDMI切替&分配器
PS5の 4K 120Hz HDRに対応した HDMIセレクター&スプリッター(1.4万円チョイ)を買ってみた。 HDMI関連機器は、中国製パチモンの独擅場である。当たりハズレが大きく、玉石混交である ...
HDMIスプリッターを安定して使う方法
HDMIスプリッターは、セレクターと違って HDMIコントローラチップがフル稼働するので基板から熱がでる。

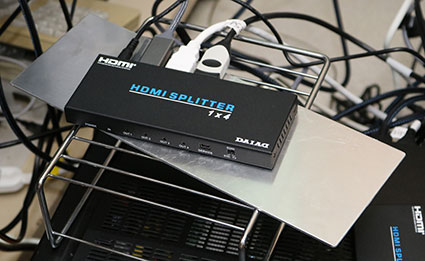

風通しの悪いところにおくと熱暴走して動作が安定しない。私は、10年前からアルミの板をおいて放熱する工夫をしている。
![ラトックシステム RS-HDSW42-4K をアルミの板の上に置いて使う](https://sundaygamer.net/wp-content/uploads/2021/10/IMG_9690.jpg)
音声抽出だけのHDMIオーディオスプリッターも同じように熱がでるので、ヒートシンクをつけるようにしよう。
プレミアムハイスピード HDMIケーブル
![Amazon Basics HDMIケーブル プレミアム ハイスピード グレード](https://sundaygamer.net/wp-content/uploads/2021/03/0820fca93d6da363717ed0db601cfcb3.jpg)
最近は、amazon basics ブランドでも良質なHDMIケーブルが買えるようになった。
![S爺](https://sundaygamer.net/wp-content/uploads/2017/11/d3e08cefc6644e7748613d0c13d25814.jpg)
![プレミアム ハイスピード HDMIケーブルのプラグはごつい](https://sundaygamer.net/wp-content/uploads/2021/03/ae13da2d55e9c08c71dd0eac963aec90.jpg)
プラグが金メッキなのを確認しよう。
![amazon basics プレミアム ハイスピード HDMIケーブルのプラグは金メッキ](https://sundaygamer.net/wp-content/uploads/2021/03/e375706767673708795d25f24daae701.jpg)
「プラグにつなぎ目のない シームレスのプラグがノイズがない」のデマを流して、高いケーブルを売り煽るアフィカスにだまされないようにしましょう。
-
-
PS5用(4K120Hz HDR)HDMIケーブル 買って使っているHDMIケーブルの紹介 と選び方 まとめ
この記事では、高性能なHDMIケーブルで 値段もそこそこ安い物を紹介している。 2020年、PlayStation 5が4K120Hz HDRの映像出力に対応し、高速な映像信号を伝える ウルトラハイス ...
Amazonで プレミアムハイスピードHDMIケーブル を見る
スプリッターの変換の遅れ
HDMIのデジタル処理には時間がかかる。
Amazonで、中国製パチモン「令和最新版」でも、古いチップを使っている場合は、耳で聞いても分かるくらい処理に時間がかかるものがある。
映画など動画のコンテンツなら、0.2秒(200ms)の遅れでも、さほど気にならない。しかし、ゲームでは、0.1秒以下でないと違和感を感じる。
違和感をかんじるほどの遅れがある場合は返品をするなど対応が必要だ。
光デジタルケーブルは新しい物を使う
![光デジタルケーブル(Toslink)と同軸ケーブル(コアキシャル COAXIAL)](https://sundaygamer.net/wp-content/uploads/2022/02/IMG_0510.jpg)
光デジタルケーブルの寿命は、5年。ファイバーは、ガラスではなくアクリルを使っているので経年劣化で黄色に変色してにごってくる。
予備で数本持っておこう。
Amazonベーシックの安いヤツを使っているが、問題は起きていない。
プツプツ途切れたり、音がギャピギャピと変なのは、ケーブルの劣化か、送受信のフォーマット・ビットレートが合っていない。
光デジタルケーブルについての詳しい解説記事は、
-
-
光デジタル(OPTICAL)ケーブル・オーディオ用のつなぎ方。
光デジタルケーブルの話。 オーディオで使う 光デジタルは、30年前、CDプレーヤのデジタル出力として使われていた。 この30年間、光デジタルは、テレビの音声出力についているくらいで 身近なものではない ...
Amazonで 光デジタルケーブル を見る 楽天で 光デジタルケーブル を見る
コアキシャルについては、
-
-
コアキシャル(COAXIAL)ケーブルのつなぎ方。
コアキシャルケーブル。両端が、RCAプラグの同軸ケーブルである。 オーディオで、よく使う 身近なケーブルの1つ。 コアキシャル接続(デジタル)とモノラルアナログ音声接続のどちらでも使うケーブルなので、 ...
まとめ
HDMI機器、ケーブルは、中国製パチモノしか売られていない。
日本のパソコン周辺機器メーカーが販売しているHDMI製品も、すべて中国製パチモンメーカのOEMだ。
光デジタルケーブルでの伝送には限界があって、5.1chのサラウンドでも、DTSとDolby Digitalの昔ながらの規格しか使えない。なのに、7.1chや、-HDなど、嘘の盛りすぎスペック表記にだまされないようにしよう。
昔は、カタログ通りの性能ではないダメなものも多かったが、ここ数年は、まともな表記をする中国業者も出てきた。
HDMI機器はいろんな種類があって複雑になってきたので、個別に解説、まとめる記事にする。
修正、追加をしていく。
