Nintendo Switch や PS4 で LINE(Skype)とゲームの音を聞くためのつなぎ方 2020年8月

スプラトゥーン2のオンライン対戦で、フレンドマッチやリーグ戦をする場合、フレンド同士でSkype (Discord、TeamSpeak)や LINE(FaceTime)でボイスチャット(VC)をしながら戦います。

  • Nintendo Switch でフレンドとVCしながら、スプラトゥーン2がやりたい人
  • PS4 についているボイスチャット機能を使わないで、LINE や Skype(Discord、TeamSpeak)でやりたい人

のために、

ゲームの音とボイスチャットを一緒に聞くイヤホンの配線を解説

します。大きく分けて、方法は2つ。

  1. イヤホンスプリッターを使う
  2. ゲーム用ミキサー内蔵のUSBオーディオアダプター

イヤホンスプリッターを使って、チャットとゲームの音を聞く方法

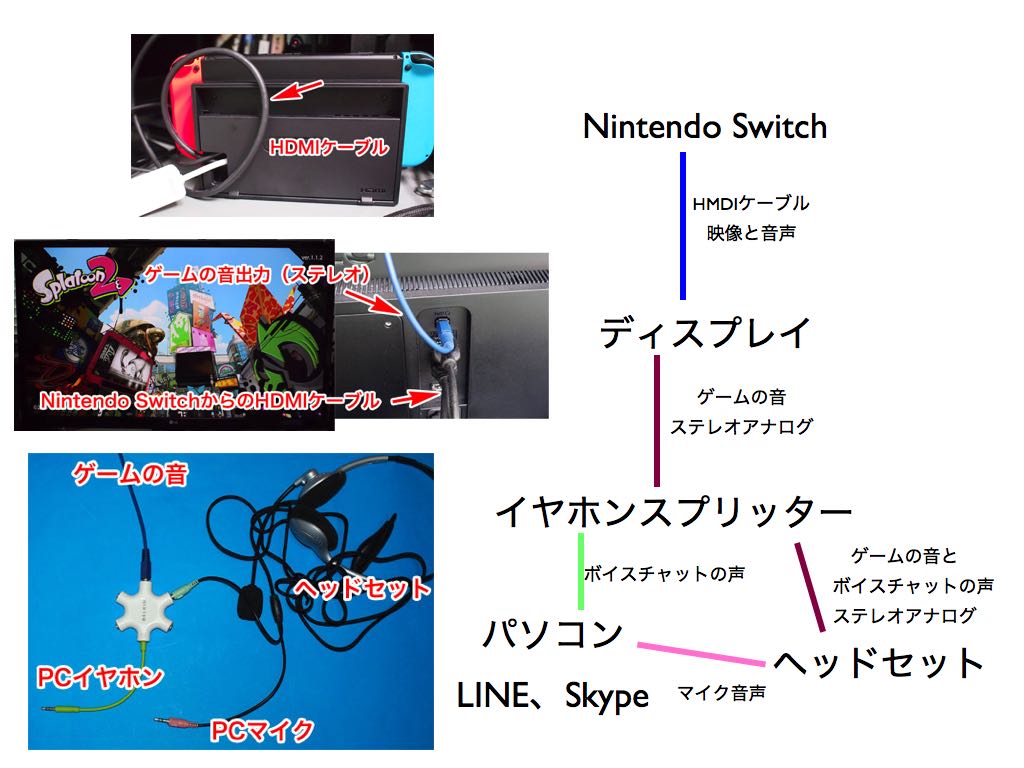

Nintendo Switch(TVモード) / PS4 の基本配線図

Nintendo SwitchやPS4をSkype、Discord、LINEなどでチャットしながら遊ぶ配線図

Nintendo SwitchもPS4も同じ

 基本の配線でやっていることは、

  • Nintendo Switch TVモード(ドック) / PS4 は、HDMIでPC用ディスプレイ(テレビ)とつなぐ
  • Nintendo Switch / PS4 の音は、ディスプレイ(テレビ)から出ているのをヘッドホン(イヤホン)できく
  • パソコン / スマホのLINE、Skypeでフレンドとは会話しているので、その会話音声をヘッドホンに混ぜる
  • マイクは、パソコン / スマホにつないでいる
Nintendo Switchとイヤホンとマイクのつなぎ方

Nintendo Switchとイヤホンとマイクのつなぎ方

簡単にアイコン化すると、こんなかんじです。

TVモードでイヤホン端子にさすと…

Nintendo SwitchをドックにさすTVモードで使う時、



  • スイッチの上部にあるイヤホン端子にヘッドホンや音声出力ケーブルをつなぐと、HDMI出力は映像だけになる
  • 音声は、スイッチ本体のイヤホン端子側がHDMI側よりも優先される
  • Nintendo Switchの音声出力は、イヤホン端子とHDMI側も、PS4などの他のゲーム機に比べて 2/3 程度と小さい
  • ボリュームを最大にしても聞こえにくい
  • 設定/本体/サウンドの「ヘッドホンの最大音量を下げる」をOFFにしても、音が小さい

配線に必要なもの

  • ベルキン イヤホンスプリッター「Rock Star」
  • 千円ちょっとのヘッドセット(ヘッドホンとマイク)か、イヤホンとマイク別々の単品
  • 3.5mm径ミニプラグ音声ステレオケーブル
  • ミニステレオプラグ延長ケーブルか、元々長いケーブル
ヘッドセット

マイクとヘッドホン(イヤホン)が一緒になったもの。iPhoneに付属するイヤホンはマイクも付いているので、正確にはヘッドセット。

Bluetoothのワイヤレス・ヘッドホンやワイヤレス・イヤホンのほとんどがマイクも付いているため、ヘッドセットと呼ぶべきところを「ヘッドホン」と単純に読んでいる。

Appleの有線のヘッドセットは、特殊なコントローラーがついていて、うまく動作しません。

注意ポイント

iPhone 7以降には、本体にイヤホン・マイクジャックが付いていません。

iPhoneに付属しているLightning イヤホンマイク変換アダプターで、有線のマイクとイヤホンのヘッドセットが使えるのを確認してください

使えれば、この記事の通りに配線すれば、チャットしながらゲームの音をイヤホンで聞きながらゲームができます。

iPhoneはコーデックがAACのため、Bluetoothのマイク・イヤホンアダプターを使うと遅延が大すぎてゲームができません

ベルキン イヤホンスプリッター

イヤホンスプリッターは、イヤホンやマイクの入出力を分岐ぶんき(スプリット)します。

分岐だけでなく音を混ぜる事もできる

このベルキンのイヤホン スプリッターは、

  • スプリッター機能:一つの音源を5つのイヤホンやヘッドホンへ分けられる
  • ミキサー機能:最大5つの音源を一つにまとめて、イヤホンやヘッドホン、アンプの入力端子へ出力できる
  • スプリッター&ミキサー混在可能:複数の音源、イヤホン、ヘッドホンが混在しても良い

など便利なので、1つは持っておきましょう。

直結や2分配に注意!

アフィカス ブロガーが、2分配ケーブルや直結したイヤホンアダプターを紹介しています。

2分岐ケーブルや直結しただけのイヤホンアダプターは、音声の混和(ミキサー)としては不適格です。

単純に2つの音声出力回路をつなぐことは、

  • 機器の出力インピーダンスや出力電圧の差によって
  • 音のバランスが悪かったり
  • 綺麗に音が混ざらなかったり
  • 接続した機器の出力端子を壊す可能性があったり

など問題があるので使ってはいけません。

音声ケーブルは、3.5mm径のステレオミニプラグです。

ディスプレイの位置とゲームをプレイする自分の位置と、ボイスチャット(VC)をするパソコンの位置から必要な長さのケーブルを用意してください。

延長コードもあります。これは、エレコムですがノイズがのることがありました。

3.5mm径ステレオミニプラグ音声ケーブル 2種類

音声ケーブルは、高品質のものを選びましょう。

  • 音の劣化
  • ハムノイズの「ブーン」
  • グランドループノイズの「ピー」

が起こりにくくなります。

S爺
いままで数多くのケーブルを使ってきて、オーディオテクニカで使えなかったモノはありません。

パソコンの音声とマイクの接続方法

パソコンのマザーボードのI/O端子部

デスクトップPCは、マイク端子(ピンク等の赤系)とイヤホン(黄緑など)の端子と分かれています。

この場合は、ヘッドセットの場合は、マイクはマイクでつなぎ、イヤホン側は、イヤホンスプリッターへつなぎます。

マイクとイヤホンが同じ穴、3.5mm径4極ミニジャックの場合

MacBook ProのようにノートPCやスマホ(タブレット)は、マイク入力とイヤホン出力端子が同じジャック(穴)になっています。

デスクトップのパソコンよりは、スマホ・タブレットのSkypeやLINE、FaceTimeを使ってヴォイスチャット(VC)をやる人の方が多いと思います。

スマホと同じ

この場合は、3.5mm径4極プラグ マイク・ヘッドホン分岐ケーブル(CTIA規格)を使って、マイクとヘッドホン(イヤホン)を分岐します。

  • ヘッドセットのマイクは、分岐したマイク端子へ
  • ヘッドセットのヘッドホン端子は、スプリッターへ

つなぎます。

ヘッドセットは、2千円程度、ゲーミングヘッドセットなら、3千円程度でも良いのがあります。ちなみに、キングトップK11は私も愛用しています。レビュー記事は、

これで十分
PS4 Proを買ったけど、とりあえずヘッドセットが欲しいという人は、【 KINGTOPのゲーミングヘッドセット K11】を買ってみよう。 : Sunday Gamerのブログ
中華の安物ゲーミングヘッドセット K11の紹介

 ヘッドホンとマイクが一体化したものを「ヘッドセット」と言います。今年の夏前に、KINGTOPのゲーミングヘッドセット K11という2016年モデルをAmazonで3680円で買って使っていました。今 ...



Nintendo Switch(携帯モード)の接続方法

Nintendo Switchを携帯モードで使う時、スマホ・タブレット・ノートPCのSkypeやLINE、FaceTimeを使ってVC(ボイスチャット)をする配線を紹介します。

音声とマイクの配線を間違えないように!

  • Nintendo Switchの上面にある音声出力端子は、イヤホンスプリッターへつなぐ
  • MacBook Pro、iPhone、iPadでLINE、Skype、FaceTimeを使う場合は、4極プラグ、マイク/イヤホン分岐ケーブルをつなぐ
  • Windows ノートPC、Androidスマホ・タブレットのLINE、Skypeを使う場合は、4極プラグ。マイク/イヤホン分岐ケーブルをつなぐ
  • ヘッドセットもしくは、ヘッドホン、イヤホンは、スプリッターへつなぐ
  • ヘッドセットのマイク、単独のマイクは、マイク端子へつなぐ

この時、マイク端子をイヤホン スプリッターにつないではいけません。

イヤホンスプリッターは、3極ミニプラグなので、iPhoneなどのスマホやタブレットに挿しても、マイクは認識しないようになっています

マイクとヘッドホンを別にする場合

お気に入りのヘッドホンがあって、マイクを別に必要とすることがあります。その場合は、千円ほどのコンデンサーマイクを別に買ってつなぐことで解決します。

「4極プラグ、マイク/イヤホン分岐ケーブル」が必要なことがあります。

コスパ最高
PS4につなぐ音の良くて安いマイクを探しているのなら、純正のSONY エレクトレットコンデンサーマイクロホン PCV80U ECM-PCV80Uがベストだ。 : Sunday Gamerのブログ
SONY純正のマイク PCV80U ECM-PCV80Uを紹介

 PlayStation 4(以下PS4と略す)のマイクを探している人が多いようだ。「PS4 マイク」のキーワードでワシのブログに来る人が増えているので、まとめ記事にしていく。 いつも通り、マイクにつ ...

続きを見る

ゲーム音楽&VC(ボイスチャット)ミキサー内蔵のUSBオーディオアダプター

7千円のタイプを別ページで解説します。

Sound Blaster G3 を買ったのでレビュー。ゲームの音、マイクの音、チャットの音を調整する使い方 の紹介

テレビゲームのオンライン対戦する時、無料通話でチャットしながら遊ぶ人が増えています。そのためのUSB オーディオアダプター「Creative Sound Blaster G3」が発売になりました。 C ...

1万7千円のAstro ミックスアンプは、ボッタクリなので紹介しません。

LINEやSkypeの相手の声とゲームの音のバランスが悪い時の調整方法

Nintendo Switchの音声は、ゲーム機の中でも最も小さいことが分かっています。

Nintendo Switchの音量制限を確認

Nintendo Switch本体のヘッドホン端子から音声をつなぐ場合は、設定 / 本体 / で、「ヘッドホンの最大音量を下げる」がONになっていないか?確認しましょう。

ヘッドホンアンプを入れて音を大きくする

ONをOFFにすれば、そこそこ大きな音がでるようになります。それでも足りないようなら… アナログのヘッドホンアンプを間に入れます。

ベリンガーのHA400は便利

ディスプレイ側からの音声が小さい(ディスプレイのオーディオのボリュームを最大にする!)場合は、ヘッドホンアンプを間にいれた方がいいかもしれません。ミニステレオプラグ→標準ステレオプラグを忘れないように!

チャット側の声が小さい場合は、チャットをやっているパソコンやスマホ側の音声ボリュームをあげます。

ベルキンのスプリッターは、音声のミキサーもできますので音声のバランスは取りやすいと思います。

WindowsでSkypeの音が小さくなる理由

 Windowsには、Skypeなどの通話アプリケーションを使う時に、音声出力を自動調整する設定があります。これは、スピーカーからの音声がマイクに入り込んで、エコーノイズが発生することを未然に防ぐ機能です。

 コントロールパネル / ハードウエアとサウンド / サウンド の「通信」タブで、「Windows が通信アクティビティを検出したとき:」で、

スライドバーを付けるべきだ

「何もしない」を選択します。

ボイスチャットにエコーノイズが出る時の対処方法

ヘッドホンやイヤホンでゲーム音楽とボイスチャット(VC)を聞くことを前提に話をしています。

もし、ゲームの音もボイスチャットの音もスピーカーで聞くようにすると、マイクでボイスチャットの声が回り込んで、山びこや音がヘンに残響する「エコーノイズ」が発生します。

ゲームのプレイ中にボイスチャットの声にエコーノイズが発生するのであれば、相手も、自分もヘッドホンを使って、音声がマイクに入らないようにすると止まります。

グランドループのノイズに注意!

Nintendo Switch(PS4)とパソコンのSkypeを使ってチャットをする時に、グランドループノイズ(ブーン、ピー、チー、キー)が、パソコン側か、ディスプレイの音声出力側に入ることがあります。

PS4にはアナログ音声出力がありません。

HDMI接続のテレビやディスプレイのイヤホン端子から音声をとると、Skypeのパソコンの(安物の)音声回路の電源とグランド(アース)が同じになることがあります。

その結果、コイル様のアンテナみたいな効果や発振回路になってしまいます。

蛍光灯や品質の悪いDC/DCコンバーターなどのノイズ発生源からのノイズを、アナログの音声信号に混ぜてしまうのです。

Skype(TeamSpeak、Discord)やLINEをするのが、

  • ACコンセントにつないだパソコン
  • スマホやタブレットをACコンセントにつないだUSBアダプターで充電しながら

の場合にグランドループ ノイズが起こります。

携帯モードのNintendo Switchでは、グランドループノイズがおきません

TVモードで、ディスプレイ側とSkypeのパソコンとつなぐ場合には起きる可能性があります。

チャットをタブレットやスマホのSkypeでする場合は、充電しながら使わない限り、問題は起きません

回避するためのグランドループ分離(アイソレーター)アダプターがあります。構造的にトランス(ローカットフィルター)なので、音量、音質が若干劣化します。Nintendo Switchからの音が小さいようなら、ヘッドホンアンプを一つ間に入れてください

5.1chサラウンドでゲームをしながら、ボイスチャットをするためには?

私も、ゲームは5.1chのサラウンドで、ドッカンドッカン大音響で遊んでいます。

人気記事
Nintendo Switch や PS4 につなぐ AVアンプ の選び方【スピーカーでゲームをしたい人向け】

Nintendo Switch、PS4などの家庭用ゲーム機やFire TV stick 4Kなどのストリーミングデバイスを良い音で遊びたい、見たいと言う人のために、AVアンプなどの必要な機材や道具、そ ...

続きを見る

こういった大音響の中で、チャット用の音声をエコーノイズにならないようにするためには、

ことで、解決します。

ゲームの音はサラウンドの大きな音でそのまま聴いて、チャットの相手の声は片耳のイヤホンから、マイクで自分の声を相手に送るようにする。

AG06の方がいいかも

プレイ録画にチャットの声を入れる入れない、音量の調整などは、本格的なミキサーでなければできませんので、この記事では触れません。

PS4のVC機能を使わないで、独自にSkypeやLINEも使うのも同じ

PS4の音声出力は、HDMIのデジタルしかないので、アナログのステレオ音声出力を

  • DUALSHOCK 4
  • テレビ(ディスプレイ)
  • HDMIスプリッター(AVアンプ)

からとります。

テレビやディスプレイにアナログステレオのイヤホン端子がない場合は、

お金が無い場合、DUALSHOCK 4のヘッドセット端子から音声をとります。

DUALSHOCK 4のヘッドセット端子とスマホをつなぐ方法

DUALSHOCK 4のステレオ端子とスマホをつなぐ

DUALSHOCK 4のヘッドセット端子から、3極のステレオミニプラグ端子で音声スプリッターミキサーにいれます。DUALSHOCK 4のヘッドセットの音はBluetoothの悪い音なので、苦肉の策です。

HDMIから音声信号を抜き出すための、HDMIスプリッターの音声分離タイプを使う方法もあります。

PS4のHDMIスプリッターで音声を分離して、スマホとつなぐ方法

PS4のHDMIスプリッターで音声を分離して、スマホとつなぐ方法

HDMIスプリッターには、いろんな種類があって、音声出力を光デジタルで出せるものもあります。アナログステレオ端子で出せるものを選びましょう

AVアンプのヘッドホン端子が1番良い音なので、日頃からAVアンプのリアルサラウンドを楽しんでいて、スマホのLINEなどでチャットをフレンドとするときは、ヘッドホン端子からステレオ音声を採ります。

Nintendo Switch や PS4 につなぐ AVアンプ の選び方【スピーカーでゲームをしたい人向け】

Nintendo Switch、PS4などの家庭用ゲーム機やFire TV stick 4Kなどのストリーミングデバイスを良い音で遊びたい、見たいと言う人のために、AVアンプなどの必要な機材や道具、そ ...

パソコンにゲームの音を入力して、パソコンから音を聞く方法

パソコンに、音声入力端子がある場合は、

  1. ゲームの音をステレオアナログケーブルでつないで入力
  2. パソコンのサウンド設定で、入力音声をパソコンの音声と混ぜ(ミキシングし)て
  3. パソコンのSkypeやDiscordのボイスチャットと一緒に
  4. パソコンの音声出力端子から聞く

ことができます。

ただし、パソコンには、入力した音声やアプリケーション(SkypeやDiscord)からの音、マイク入力の音の振り分けができるミキシングソフト(フリーでいろいろある)がなければなりません。

ミキシングソフトを通した音が遅延して、ゲームの画面とズレることがあります。

コンセントにつないだパソコンで行う場合、Nintendo SwitchもドックにいれてTVモードで使う場合は、グランドループノイズが発生するので、音は悪くなります。

JOYSOUND for Nintendo Switch のマイクについて

2017年12月6日、【 カラオケ JOYSOUND for Nintendo Switch】が、ニンテンドーeショップで無料ダウンロードできるようになりました。

JOYSOUNDの登録曲 14万曲の中から、好きな曲が選べます。ただし、3時間300円の課金制です。ニンテンドーeショップにポイントをチャージして使います。

マイクは、Wii Uで使っていたものが使えます。ワイヤレスは当時から希少で、ネット上ではプレミア価格でした。USBのWii Uマイクに関しては、今でも根強い人気で売られています。TVモードのドックにさして使います。

Nintendo Switchが思った以上に売れているので、こういった周辺機器も新しいものがでてくる可能性が高くなってきました。

まとめ

Nintendo Switchで遊ぶ人向けに、LINEやSkypeなどの無料電話で友達と話をしながら、ゲームをする方法を解説しました。

PS4でも同じになります。PS4での記事を作成していましたけど、内容がほとんど同じで重複コンテンツになるので、こちらにまとめました。
